飞灰取样器选购问题

飞灰取样器概述：

目前国内电厂的飞灰含碳量的取样方法基本上采用撞击式飞灰取样器取样分析；或者采用积落式取样。由于这些方法欠科学，很难取得真实的并且符合飞灰实际成份的样品，这样就给飞灰含碳量的准确测量带来困难。这就说明：如果用缺乏代表性的飞灰样品测定含碳量，再依据此数据计算热效率，往往精确率较低，对热效率的提高和利用得不到有效地保障，对此，针对这个问题，我们研制开发了新型飞灰等压变速取样器。连云港灵动机电设备有限公司生产的该飞灰取样器用于电厂站锅炉尾部烟气飞灰的科学计算提供可靠依据，取样真实可靠，是新一代飞灰取样的先进设备。

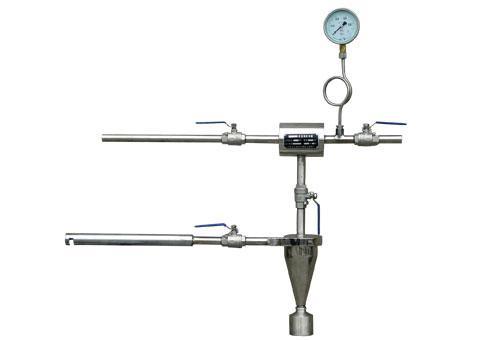

飞灰取样器结构简介及功能：

1、采样口——烟气流由此口进入取样器。

2、采样管——烟气流由采样口，3、经过此管进入旋风子分离器。

4、防磨护套管，5、采用此防磨管可使取样器长期连续运行。

6、引出管——通过引出管的压力≤烟道内的压力使烟气流进入取样装置。

7、旋风子分离器——烟气流在此处进行离心分离，8、飞灰进入集灰漏斗，9、气体从引出管排出。

10、集灰漏斗——收集旋风子分离器的落灰。

11、取样瓶——装飞灰样品用。

飞灰取样器安装说明：

1、在烟道上钻孔，2、将取样管伸入烟道里，3、使取样头朝向烟气来流方向。（根据情况定，4、厂家可以自配防磨套）

5、将密封法兰与烟道焊接，6、并与取样管焊接确保密封。

7、引出管同8、样在烟管道上钻孔，9、将出口管伸进烟道，10、其安装位置在采样口的下风处，11、其出风口方向与气流方向一致。

12、将取样系统（烟道外部分）打上保温,防止取样后结露堵塞管道。

13、在取样器本体引出管上设置一备14、用抽吸管口，15、需增加抽吸压力时，16、与引风机（调节挡板后）连接成其它抽吸设备17、连接（正常投运时，18、该位置控制门处于关闭状）。

飞灰取样器操作程序说明：

1、打开取样管上，2、引出管、取样瓶上方阀门，3、开始取样（此时吹扫管阀门关闭）。

4、取样持续5——10分钟后，5、关闭阀门所有阀门，6、旋下取样瓶，7、送分析室分析。

8、每次取完样后，9、再打开吹扫管上阀门，10、吹扫清除取样管里的积灰。

飞灰取样器工作过程及原理：

如图所示，烟气流进入采样口后，经过取样管，沿切线方向进入旋风子分离器，依分离器壁至上而下旋转，在旋转过程中，飞灰因重力惯性作用，被离心分离甩到分离器壁上，并靠重力作用落入集灰漏斗，进入取样瓶，而气体由引出管排出。

   当烟气流速在6m/s-14m/s范围时，等压变速取样率>95%。可实现无间断运行，在机组负荷70%-100%范围内，具有调节功能。运行可靠，操作方便，无需专人维护。

  注：（1）该装置一般装于空气预热器的烟道上，若烟道宽度大于2m时，应在烟道上对称安装2台取样器，若宽度小于2m时，只安装1台取样器。

（2）连接式过渡用的管接头都采用水暖设备，中间加装活动接头，以便拆装方便面，焊接件尽量减少。

（3）连接焊接要求密闭。

飞灰取样器订货须知：

用户在飞灰取样器订货时需提供下列数据：

1、压力、温度、介质

2、烟道直径

3、空间安装位置

4、数量
