磷酸盐加药装置使用说明书

连云港灵动生产的炉内加药装置包括给水加氨，加联胺，炉水加磷酸盐，炉水加磷酸盐协调控制，凝结水加氨等系统。加药装置的单元组合形式主要视机组容量大小，锅炉配置的方式（二炉共用一套或单炉单套等），自动化水平的高低（自动或手动控制），加药泵种类的选用（交流或支流马达，进口或国产泵）灵活的组成各种不同形式单元，安装在一个底座上，这种工厂化的整套装置，大大减少了设计和现场安装的工作量，对整机的质量，安全和现场投运提供了可靠的保证。单元组合装置各部件材质，主要分为不锈钢，碳钢，和碳钢衬胶等几种形式，视用户需要而定。

　　
　　 ·炉水加磷酸盐系统：
　　
　　 磷酸三钠直接加入溶液箱搅拌配置外，亦可单设4m3的溶解箱，经输液泵先循环搅拌后，再进入溶液箱的配制方法。加磷酸盐量的控制除手工控制外，亦可进行自动控制：依据炉水磷酸根表的采样信号，经微机综合处理后的输出，控制加磷酸盐泵的量达到自动加药的目的。
　　
　　 ·给水、凝结水加氨系统：
　　
　　 氨液的配制除手工配制外亦可进行自动控制：当溶液箱液位低于设定值时，自动开启凝结水进口电磁阀至高液位时关闭，在溶液箱出口管道上安装的导电度仪表的测量值，控制进氨阀门开启，当浓度为±1相当于450us/cm的导电值，自动关闭进氨阀，完成配药过程。
　　
　　 加氨量的控制除手工控制外，亦可进行自动控制：依据给水导电度（或PH值）的采样信号，经微机综合处理后的输出，控制加氨泵的加氨量达到自动加药的目的。
　　
　　 ·炉水磷酸盐协调控制系统：
　　
　　 在以除盐水作为补给水的高参数，大容量汽包锅炉中，既使炉水中保持合适的PH值，又防止产生游离NaOH，兼有防腐防垢功能，这就是炉水磷酸盐协调处理的目的，在保证炉水PH，PO3-符合部颁标准前提下又使炉水中无游离NaOH的水质工况是靠向汽包内添加Na3PO4 Na2HPO4或Na3PO4 NaOH的混合液来实现的.两种配方的选择主要由锅炉炉水水质决定，而配方的定量-即Na/PO4比（R值）是通过PH和PO3-的测量，查表得到的。
　　
　　 由于可靠的磷酸根和PH测量仪表，微机软件技术的开发，及性能优良的电控加药计量泵的应用，使得炉水磷酸盐协调处理成为可能，并彻底解决了传统磷酸盐处理存在的主要问题。
　　
　　 ·系统组成：
　　
　　 是按照两台锅炉，一套加药装置设计的。
　　
　　 1.一个2M3的Na3PO4溶液箱及搅拌输液泵等。
　　
　　 2.两个1M3的Na3PO4配有电动搅拌器及阀门等。
　　
　　 3.三台相应溶液的电控计量泵及相应的止回阀，安全阀等。
　　
　　 4.两个0.5M3的Na2HPO4和NaOH溶液箱，配有电动搅拌器及阀门等。
　　
　　 5.两台相应溶液的电控计量泵及止回阀安全阀等.系统图上的电动阀是远方操作，按照用户情况亦可改为手动操作阀。
　　
　　 6.两块PO3-4根测量仪，两块PH测量仪及相应的减温，减压取样架。
　　
　　 7.一台微机电控柜。
　　
　　 加药装置：
　　
　　 加药装置采用美国进口的全自动加药装置，性能特色如下：
　　
　　 1．自动化程度高：通过PH探头、PR探头控制加药泵加药，除了定期向溶药桶内投加药剂外，无须任何人工操作，节约了大量人力。
　　
　　 2.加药均匀：PH探头、PR探头测得的信号经中央处理器处理后不但发出标准信号控制加药泵的启闭，而且还能自动与预先设定的上、下限进行比较，根据差值大小自动调整加药泵的流量，防止加药口周围局部浓度过高。
　　
　　 3．使用寿命长：与药液接触部分全部采用工程塑料，耐强酸、强碱，耐老化。驱动装置不与药液直接接触，泵体全封闭，一次注塑成型，不存在药液泄漏问题。
　　
　　 过滤装置：
　　
　　 1．滤速高、过滤效果好：采用国外过滤器先进的布水装置、集水装置，使得整个过滤面上滤速均匀一致，在保证过滤效果的基础上最大限度地提高了有效的过滤速度。同时，按科学的滤料级配原则，用多种精制滤料组成多层滤层，使过滤效果更佳、滤床更深，当进水水质突然恶化时，还能保证出水水质纯净，避免了进口过滤器浅层滤料适应水质变化差的缺点。
　　
　　 2．强度高、耐腐蚀：砂缸是采用顶级玻璃纤维材料，结合世界最先进的工艺技术制造而成，使缸身坚固耐用，能防止变形和化学品的腐蚀，损坏率低，并且涂上防UV物料，缸身保用十年。外形美观、使用方便。
　　
　　 另外，其设计独特的沙缸底管能使水流得到平均，从而使底管排水能发挥最大排水流量和品质。沙缸有多种不同系列和型号供选择，配合不同范围使用。
　　
　　 常见用途：
　　
　　 加药装置广泛应用于火力发电厂的热力系统，工业用锅炉供水供汽系统、城市污水处理系统等场合。
　　
　　 1、热力系统中，通过跟踪其水汽品质的变化，用加药计量泵自动将化学溶液如：氨、联胺、磷酸盐等加入到系统内，使系统水汽品质处于良好工况，保证机组安全运行。
　　
　　 2、污水处理系统中，一般要对污水中的污泥进行浓缩、凝结、消毒等，需要投加混凝剂、助凝剂、絮凝剂、漂白粉等药剂，还要对污水中的病菌进行消毒，还需要投加消毒剂。用加药装置可以达到自动投加的目的，保证水质最终能达标排放。
　　
　　 结构组成：
　　

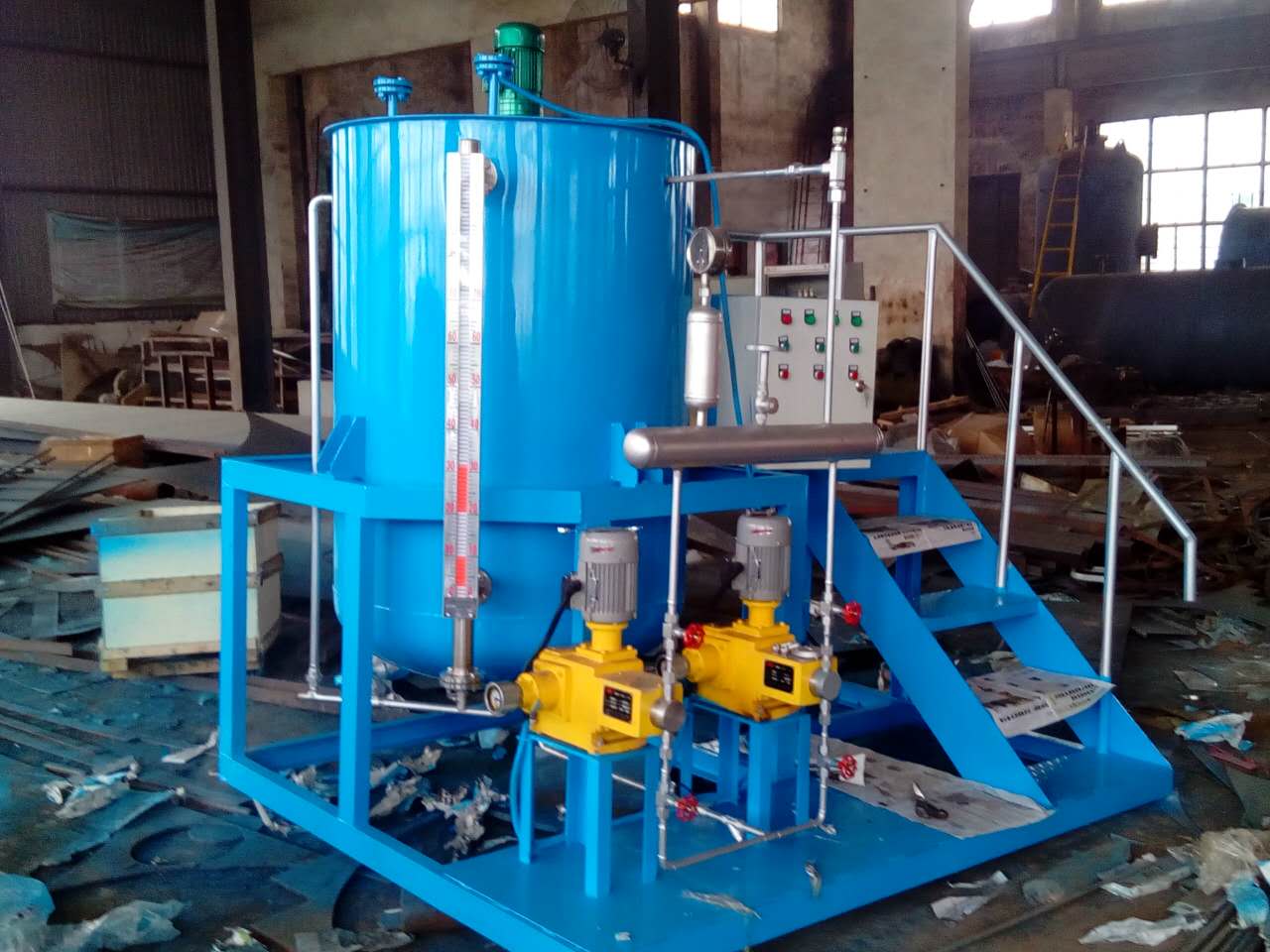

　　 主要部件有：溶药箱、液位计、溶液箱、搅拌器、计量泵、安全阀、缓冲罐、压力表、控制柜、阀门及管路集中布置在底座上，还配有扶梯和平台。
　　
　　 1、提供化学溶液为何种，确定溶药箱及管道阀门的材质；
　　
　　 2、加药泵选定压力及流量。
　　
　　 3、配置为几箱几泵；
　　
　　 4、有无其它特殊要求。
　　
　　 投加功能：
　　
　　 （1）炉水加磷酸盐装置：
　　
　　 a控制炉水磷酸根含量在：2.0~8.0ppm之间；
　　
　　 bPH值在9.0~10.0之间;
　　
　　 c自动监测药箱液位，低液位报警，低低液位报警并停泵，自动定时搅拌；
　　
　　 d自动配制磷酸盐稀溶液；
　　
　　 e自动向炉内加入磷酸盐溶液；
　　
　　 f单元内数据采集并统计报表：PH值、磷酸根值的平均值和合格率（一维、二维两种）；
　　
　　 g采集数据及运行状态与计算机系统实现通讯，可完成双向操控。
　　
　　 （2）给水加氨装置：
　　
　　 给水加氨装置适用于热力系统给水和凝结水的加氨处理，该装置采用PH作为反馈信号，能及时准确控制给水或凝结水的PH值，尤其在凝结器铜管泄漏、渗漏时，不受其干扰，能准确地反应和控制给水、凝结水的PH。
