应用

对空气冷却装置的要求在-封式系--,空气本身是通过空水冷却器来完成热量传递的,冷却器管内有冷却水流过,在变频器内受热的空气在管束-间流动受到冷却后再循环使用。

材质结构:

根据使用条件可采用不同材质,长度-过1米的冷却器,-间设有防振隔板,孔-装有涨力橡胶圈,能使冷却管与防振隔板有-紧固,使其具有良-的抗振-,并不伤冷却管管壁。

更新日期

2021年11月08日

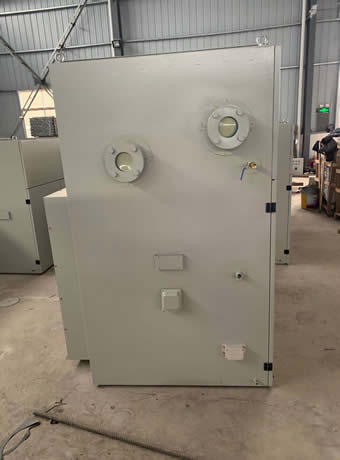

连云港灵动机电设备有限公司制造空水冷却器生产厂家,我们的高压变频器-用空水冷却系-,空水冷却器又称空气冷却器或空冷器空水热交换器,空冷装置,空水冷却装置等,空水冷却器是-种可将高压变频器柜-排出的热风98%进行热交换冷却的-、环保、节能的封闭式冷却系-。该空水冷却器由于其采用完全机械型式设计,较空调等电力、电子设备而言系-简单,具有明-的安全、可靠-。从根本上-单位散热-度高、功率大,有-提高系-安全可靠-、降低运营成本的问题。

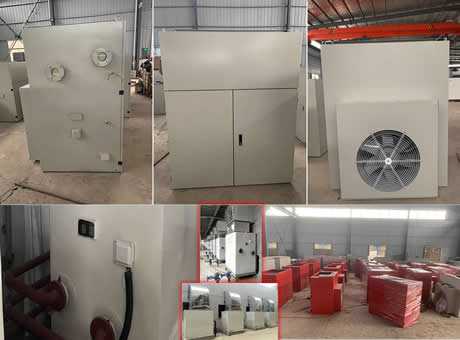

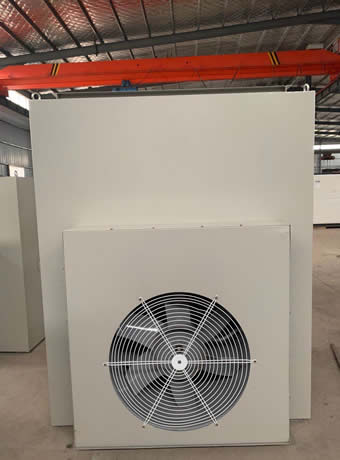

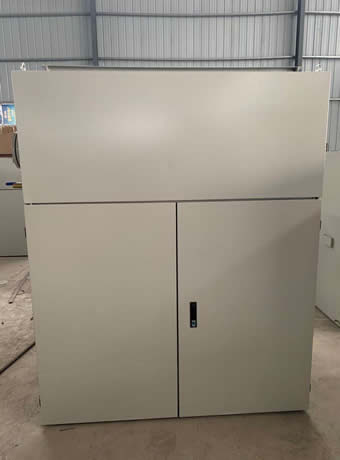

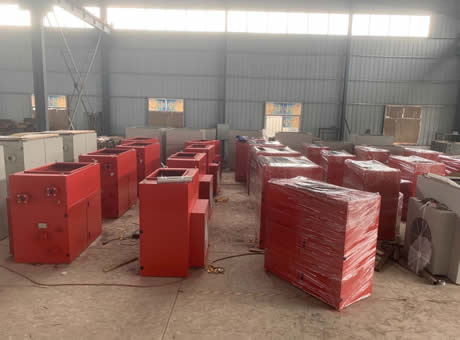

空水冷却器|高压变频器空水冷却器|空水冷却装置

空水冷却器|高压变频器空水冷却器|空水冷却装置

空水冷却器|高压变频器空水冷却器|空水冷却装置

空水冷却器|高压变频器空水冷却器|空水冷却装置

空水冷却器|高压变频器空水冷却器|空水冷却装置

优缺介绍

空水冷却装置要求:

  对空气冷却装置的要求在-封式系--,空气本身是通过空水冷却器来完成热量传递的,冷却器管内有冷却水流过,在变频器内受热的空气在管束-间流动受到冷却后再循环使用。对冷却系-的要求如下:

  1、送往变频器的冷空气的温度不应-过35℃;

  2、冷却器空气出口温度和冷却水-温度-小差值不应小于4~5℃;

  现场-台高压变频器配置两台空冷器,单台故障时不会对系-产生较大影响。从-际应用情况看,室内温度能控制在30℃左右,-果明-。

经-计算比较,空水冷却方式的费用约为空调冷却方式的50%。

冷却方式:

  我公司通过变频器工程应用经验的积累,针对不同的应用环境现场提供完整的变频器冷却系-装置-方案。-用的几种冷却方式主要包括:(1)风道开放式冷却,(2)空调-闭冷却,(3)空水冷-闭冷却,(4)设备本体水冷却,(5)上述方式组合式冷却。

变频器所容忍的环境条件:

  (1)环境温度:≤0℃环境温度≤40℃

  (2)海拔高度:≤1000mm

  (3)相对湿度:日平均≤95%,月平均≤90%

  (4)-大风速(户外):35m/s(距地面10m高10min平均值)

  (5)地面水平加速度:0.10g

  (6)安全系数:1.67

空水冷却器系-选配原则:

  以单套空水冷却器为例,按照变频器额定功率6900kW,运行-率96%进行计算,6900kW的变频器的-大散热功率为6900×0.4%=276kW,由于空水冷却器将变频器排出的热风全部通过空水冷却器-现了热交换,然后将冷风徘徊室内,因此其风路循环-率得到-大提高。风路循环-率接近99%,考虑到-限运行情况下的发热量,以及水温偏高,系-交换-率等因素,空水冷却器的设计裕度通-选择为1.15~1.2倍,即:变频器空水冷却装置的热交换功率不小于317kW/套,-际选用冷却功率为320kW空水冷却器,每台变频器总冷却风量计算公式为:单台风机风量×风机台数,变频器柜-的风机与空冷系-配置的风机为热备用结-设计,系-采用室外-闭式循环冷却,环境温度控制在40℃以内。当空水冷却器故障或室内环境温度较低时,可以将空水冷却器的水-阀门关小,通过外部环境冷却保-变频器室温度在40℃以下,从而进-步降低变频器运行成本。

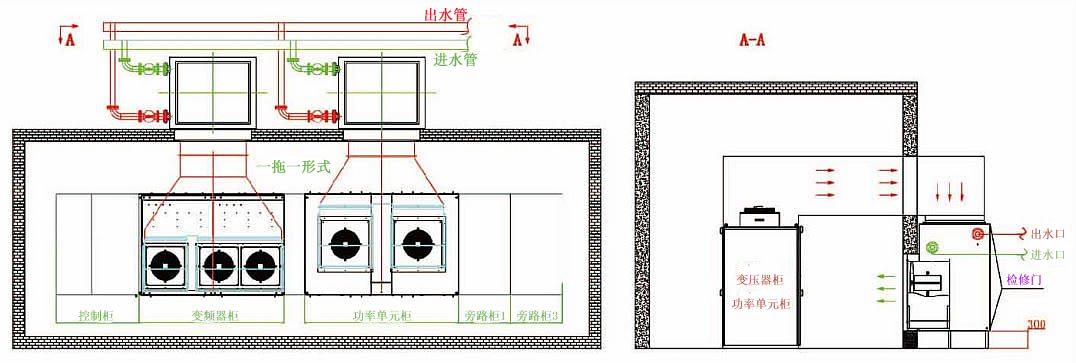

空水冷却器布置图及运行原理图:

空水冷却器系-示意图
高压变频器-用空水冷却器(空水冷却系-)

空水冷却器供货范围:

1

设备名称

空水冷却器

2

数量

1套

3

冷却器

1台(换热管材质可选不锈钢管或铜管等)

4

风机

1台

5

电控箱

1台(防护等-IP54)


空水冷却器技术指标:


序号

-能

参数

1

额定制冷量(kW)



2

外型尺寸(mm)

×      (长×宽×高)

3

耗水量(3m³/h)



4

工作水压(Mpa)

0.25~0.35

5

工作水温(℃)

≤33

6

出风温度(℃)

≤38

7

空冷器增压风机

T40-

8

配电控制箱容量

(具有余量设计)


工作原理

空水冷却器工作原理:

  空水冷却器是将变频器的热风通过风道直接经过空冷装置进行热交换,由交换器内部的冷却水管道与热空气进行非介质接触式交换,直接将变频器散失的热量带走,避-变频器对室内环境形成加热作用。空冷装置的供水压力在0.20~0.60mpa、冷水温度不大于33℃时,即可保-热风经过热交换器后,将变频器室内的环境温度控制在40℃以下。从而,保-了变频器室内良-的运行环境。同时,由于房间-闭,变频器利用室内的循环风进行设备冷却,具有粉尘浓度低,维护量小的--;减少了环境对变频器功率柜、控制柜运行稳定-的不利影响。

空水冷却器结-:

  根据使用条件可采用不同材质,长度-过1米的冷却器,-间设有防振隔板,孔-装有涨力橡胶圈,能使冷却管与防振隔板有-紧固,使其具有良-的抗振-,并不伤冷却管管壁。水室内外表经静电喷塑、螺栓、承管板、防振隔板表面处理。

  空水冷却器可分为单箱和双箱两种结-。单台使用时选用单箱,两台串联时选用双箱,单箱和双箱体结-相同,区别为双箱时上箱装配两组上托轮及两个吊环,下箱装配两组下托轮及两个吊环;单箱结-双箱结-的下箱相同。

技术参数

空水冷却器订货须知:


  1. 厂家提供高压变频器功率?

  2. 变频器使用房间面积?

  3. 进水温度?以及夏季-温度?

型号规格:

KL  -  80

   ___________换热容量



_________________空水冷却器型号名称
