导读:旋膜式除氧器是热力式除氧器的一种,旋膜式除氧器设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件除氧器(除氧塔头)是由外壳、新型旋膜器,起膜管等。

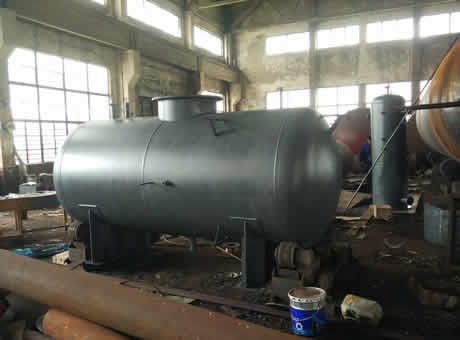

旋膜式除氧器是热力式除氧器的一种,旋膜式除氧器设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件除氧器(除氧塔头)是由外壳、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成。
旋膜式除氧器具有以下优点:
1:除氧效率高,给水含氧量合格率100%。大气式除氧器给水含氧量应小于15цɡ/L,压力式除氧器给水含氧量应小于7цɡ/L。
2:运行稳定,无震动。可适用于负压启动、滑压运行,减免了启动和运行中的人工繁杂调节操作。
3:适应性能好,对水质、水温要求不苛刻等优点外,且可短期超出力50%左右运行。
4:排汽量小,耗能少。
旋膜式除氧器是热力式除氧器的一种,其结构原理
除氧塔头的结构原理:
1.外壳:是由筒身和冲压椭圆形封头焊制成.,中、小低压除氧器配有一对法兰联接上下部,供装配和检修时使用,高压除氧器留配有供检修的人孔.
2.旋膜器组:由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成.凝结水、化学补水、经旋膜器呈螺旋状按一定的角度喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽进行热交换,形成了一次除氧,给水经过淋水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃,并进行粗除氧.一般经此旋膜段可除去给水中含氧量的90-95%左右.
3.淋水篦子:是由数层交错排列的角形钢制作组成,经旋膜段粗除氧的给水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上.
4.蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧目的,低压大气式除氧器低于10ug/L、高压除氧器低于5ug/L(部颁标准分别为15ug/L、7ug/L).
5.水箱除过氧的给水汇集到除氧器下部容器即水箱内,除氧水箱内装有最新科学设计的强力换热再沸腾装置,该装置具有强力换热,迅速提升水温,更深度除氧,减小水箱振动,降低口音等优点,提高了设备的使用寿命,保证了设备运行的安全可靠性.
除氧器的数据:
1:除氧器的出力,水箱容积选定。
2:除氧器 附件选定(常规配套为:安全阀、压力表、温度表、水位计、滚体装置、水封筒)。
3:除氧器安装高度(分低位和高位,一般为高位安装,低位安装需要加装防汽蚀消除装置。
除氧器产品基础:
旋膜式除氧器又称热力式除氧器,是锅炉及供热系统关键设备之一,如除氧器除氧能力差,将对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失,引起的经济损失将是除氧器造价的几十或几百倍,国家电力部因此对除氧器含氧量提出了部分标准,即大气式除氧器给水含氧量应小于15цɡ/L,压力式除氧器给水含氧量应小于7цɡ/L。
除氧定律:
1、盖吕萨克定律
在压强不变的时候,一定质量的气体的温度每升高1°c,其体积的增加量等于它在0°c时体积的1/273;或在压强不变时,一定质量的气体的体积跟热力学温度成正比。由法国科学家盖吕萨克在实验中发现,故名。适用于理想气体,对高温、低压下的真实气体也近似适用。
2、亨利定律
在一定温度下,气相总压不高时,对于稀溶液,溶质在溶液中的浓度与它在气相中的分压成正;比道尔顿分压定律,在温度和体积恒定时,混合气体的总压力等于组分气体分压力之和,各组分气体的分压力等于该气体单独占有总体积时所表现的压力。
