胶球清洗装置用到凝汽器详细说明

一、 系统简介及工作原理

1. 胶球清洗装置系统简介

胶球清洗装置主要由收球网、二次滤网、装球室、胶球泵、电气控制柜等部件组成。对于大机组采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球泵各一台；对于小机组通常采用共用制系统，胶球清洗时先把比冷却管内径大1-2mm的海绵胶球放入装球室，在胶球泵的作用下胶球被送入循环水进水管，随着循环水的流动，胶球被挤入凝汽器铜管中进行擦洗，胶球通过凝汽器铜管后与循环水一起进入收球网，随后被胶球泵抽出，再进入装球室。如此循环，胶球不断擦洗凝汽器冷却管内壁，使之保持清洁。 使用这种装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效率，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

二、胶球清洗装置各组成部份的性能及结构简介

1. 收球网 胶球清洗装置的关键设备是收球网，其效果决定于收球率，而收球率又决定于收球网的完善度。过去，收球网有SL型与SF型等种类，实践证明这类收球网效率低，胶球损失大，主要表现在：收球率低而不稳、严密性差、卡球等；胶球泵出力不足时，收球率明显下降；收球网水力工况不稳时，收球率也明显下降。 我公司针对现有收球网的上述缺点，根据循环水进出管的直径大小，设计了单板式SD型收球网（适用于公称直径≤DN900的母管中）和“V”型双板式SQ型收球网（可用于公称直径≥DN800的母管中）两大系列。

1.1 单板式收球网（SD型） SD型单板式收球网在保持了原有收球网相对稳定性的基础上，在内部网板及下部出球口处进行了针对性的改进设计，使得网板呈整体式结构，采用隔圈、螺杆压紧式结构，保证各栅条间的距离及整体的强度，不夹球、不变形；出球口加装了一套“压顶装置”防止网板经长期运行产生变形与出球口贴合不牢。

1.2 双板式收球网（SQ型） SQ型收球网是一种最新型收球网，

具有以下特点：

①改变收球网的结构型式，收球时，网片呈“V”型，杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网片呈“A”型状，可以对网片进行反冲洗。

②采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。

③去除了关断阀、调节阀等活动部件，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。

④由于采取了强制回收，所以对胶球泵出力要求不高，且不受流速、流量大小的影响，胶球回收率可达95%以上。

该型号的收球网由筒体、栅网板、电动推杆、螺旋输送机构等部件组成，收球时，栅网板呈“V”型，胶球杂物及水垢等沿栅网板表面下滑到收球网底部，并被螺旋机构强制送到胶球引出管，由胶球泵抽吸至装球室进行下一轮清洗。不收球时，利用电动推杆，曲柄机构使栅网板呈“A”型，此时既可以减小水阻，又可以利用水流对栅网板进行反洗，使遗留在栅网板上的杂物被水流冲去，保证收球效率。

2. 二次滤网 二次滤网是冷却水净化装置的主要设备之一，它清除了大于6mm以上的杂物，对保障胶球的畅通无阻和凝汽器的正常工作，起到了关键作用。

我公司生产的二次滤网有：外旋式滤网（WE型）、切换式滤网（FE型）、电动射流反冲式滤网（DYL型）、全密封电力传动反冲式滤网（DII型）可供选择。详见专项说明书。

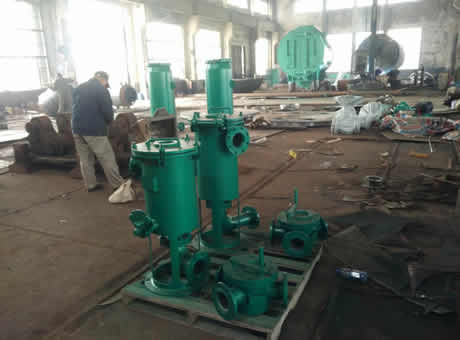

3. 装球室 装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置。它由外壳、漏斗、切换阀等组成，并配有观测窗、放气、放水阀门等。

4. 胶球泵 胶球泵是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两叶片构成的管状通道，具有不堵塞、不切球和胶球磨损小等优点。

5. 分汇器 分汇器是一个三通（管）阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。
