汽液两相流又称疏水器的作用及原理

分享到：

作者来源:李清发布时间： 2020-05-12 22:04

导读：汽液两相流疏水器可用于锅护的汽包、汽机的高、低加热器。蒸发器、热交换器、连续排污扩容器等诸多设备配套使用。汽液两相流（疏水器）是节能环保产品。

汽液两相流（疏水器）是节能环保产品，在火力发电机组运行中，为了提高蒸汽系统的效率和保证蒸汽设备的安全和经济运行，应当尽可能地提高蒸汽的品质。汽液两相流疏水器可用于锅护的汽包、汽机的高、低加热器。蒸发器、热交换器、连续排污扩容器等诸多设备配套使用。

在电力、化工、石油、冶金等企业中有大量的换热及扩容设备需要通过调节出口流量来控制液位，目前所用的产品大多为机械浮球式、电动式和气动式。这些产品不仅成本高，控制复杂，而且执行机构动作频繁，普遍存在易卡涩、易磨损、易汽蚀、易泄漏等问题。导致故障率高，维护费用大，对设备的安全经济运行造成重大影响。可见，性能优异、可靠性高的自调节液位控制装置是企业提高经济性和安全性的迫切需要的产品。
　　以往类似的设备大多是调节妥协，灵敏度不强，误差率大等缺点，有的不得已改为手动，增大劳动强度。给设备的经济性、安全性带来了严重影响。有的发生失控现象给运行人员造成操作不便，给机组运行造成严重威胁，造成的经济损失也相当大。

　　
汽液两相流液位控制器-疏水阀具有液位控制能力强、可靠性高、免维护、寿命长等特点，是传统疏水控制设备的更新换代产品。可以广泛应用于电力系统的高、低压加热器、轴封加热器、热网加热器、锅炉连排等设备及冶金、石油、化工等企业的热交换设备和扩容器，能够彻底解决发电厂300MW、600MW及以上机组以及石油、化工行业相关设备的液位控制难题。

疏水器基于”汽液两相流”原理，摒弃了传统的浮球式、气动式、电动式液位控制设备的缺点，自动调节容器出口液体的流量，从而达到更为稳定的液位。

汽液两相流疏水器基体原理是：疏水由本装置入口进入阀腔，相变管（信号管）根据液位高低采集汽相，液相信号直接进入阀腔，与疏水混合后流经特定设计的喉部，当液位下降时，汽相信号增加，减少喉部有效通流面积，使疏水流量降低，达到有效阻碍疏水的目的，循环往复，即可实现自动调节液位。

1.用途
　　汽液两相流疏水器可用于锅护的汽包、汽机的高、低加热器。蒸发器、热交换器、连续排污扩容器等诸多设备配套使用。

2.主要特点。
　　①。工作原理先进，概念新颖；
　　②。无运动部件，无触点、无电气、气动元件，无泄漏，运行安全可靠、使用寿命长；
　　③。勿需外力驱动，属自力式智能调节。

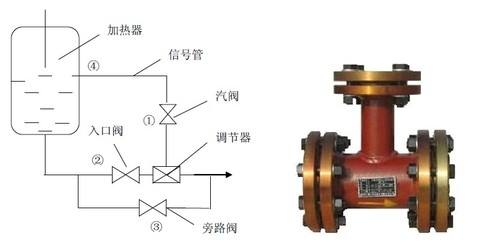

3.安装
　　①。信号管须水平安装在加热器汽平衡管连接下部与加热器水平衡管相连。
　　②。汽平衡管在加热连通管高于警戒水位，水平衡管在加热器上的连接应低于最低水位。
　　③。调节器最好水平放置情况特殊的亦可能垂直放置。尽可能安装在加热器出水方向。
　　④。不论是信号管还是调节器连接时连通管愈短愈好，弯头愈少愈优。
　　
4.调试
　　①。打开各疏水管道上的各种阀门，检查水位计，水位控制器是否灵敏。
　　②。须保持加热器的疏水量为最大负荷时。
　　③。连锁调试二个以上水位控制器时，由高压力往低压顺序进行。
　　④。关闭旁路8、调节阀7，水位缓慢上升到正常水位，再开启调节阀7.观测水位情况继续用调节阀7进行关闭渐调，水位能够自动维持稳定状态。·
　　⑤。若在调试过程中出现满水，可适当开启旁路阀8，然后再按④款调节。

根据调节器传感器口径：DN50型、DN80型、DN100型、DN130型、DN150型、DN200型、DN250型，可选型，也可根据实际情况另设计任何尺寸。

汽液两相流自动调节器疏水器订货须知：
　　1、用户提供配用汽液两相流装置用于何种设备，及有关压力、温度出口管径等参数。
　　2、提供各连接系统法兰，接管具有尺寸。
